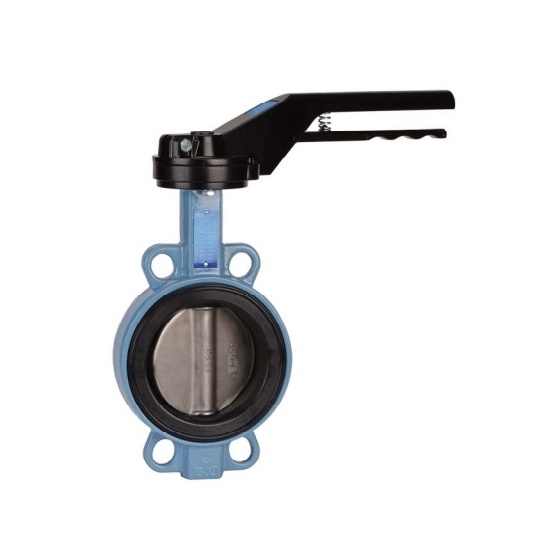

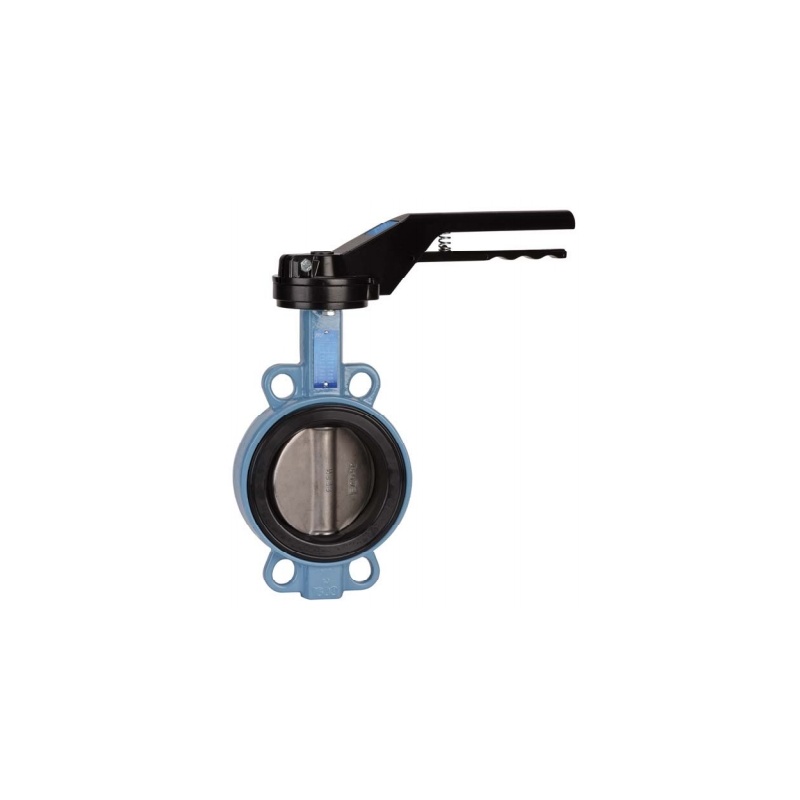

Vanne centrage Fonte 1150 à Oreille Papillon Inox 316

Série 1150 - Robinet à papillon - Corps Fonte EN GJS500-7 - Papillon Inox / Fonte - Manchette EPDM
Oreilles de centrage ( Wafer ) - Col long pour calorifuge - Platine ISO 5211 - Axe traversant

Manchette en queue d'aronde démontable - Poignée 9 positions cadenassable jusqu'au DN200

Poignée non cadenassable blocable en toutes positions du DN250 au DN300 - Peinture Rilsanisée RAL 5024

Commande possible par réducteur à volant - Réhausse du col 75 mm et carré de manoeuvre en option

CARACTERISTIQUES :
- Col long pour calorifuge
- Motorisable ( platine ISO 5211 avec montage direct )
- Oreilles de centrage
- Montage entre brides PN10/16 du DN32 au DN400 et CLASS 150 (PN20) du DN40 au DN400 inclus ( au-delà sur demande )
- Montage entre brides PN10 à partir du DN450
- Axe traversant
- Manchette en queue d’aronde démontable
- Papillon inox jusqu’au DN100 inclus
- Papillon fonte revêtu rilsan noir +/- 300 microns à partir du DN125 pour modèle 1150
- Papillon fonte revêtu époxy +/- 40 microns du DN125 au 300, papillon fonte revêtu rilsan noir +/- 300 microns au-delà pour modèle 1152
- Poignée 9 positions , cadenassable jusqu’au DN200 , blocable en toutes positions et non cadenassable du DN250 au 300
- Peinture rilsanisée couleur RAL 5024 épaisseur 250-300 microns
- Réhausse du col de 75 mm ( option )
- Carré de manœuvre 30x30 mm pour clé de fontainier ( option )

UTILISATION :
- Fluide : Selon la manchette
- Température mini et maxi admissible Ts : Selon la manchette
- Pression maxi admissible Ps : 16 bars jusqu’au DN300, 10 bars au delà

Consulter la fiche technique

Consulter la notice de montage
